LOCKING ASSEMBLIES
LOCKING ASSEMBLIES

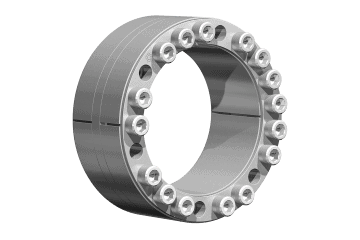

RfN 7003
Two-Part Series with Slotted Single Taper as well as without Flange.
- Self-Centering
- Inner Diameter d: 19-400 mm
- Outer Diameter D: 47-495 mm
- Overall Length L: 34-137 mm
- Torque T: 355-512,625 Nm
RfN 7004
Extended Series of the RfN 7003 Series for Cost-Effective Hub Design.
- Self-Centering
- Inner Diameter d: 19-180 mm
- Outer Diameter D: 47-235 mm
- Overall Length L: 45-98 mm
- Torque T: 530-63,903 Nm
RfN 7005
Three-Part, Slotted Series for Even the Highest Transmissible Torques.
- Self-Centering
- Inner Diameter d: 25-600 mm
- Outer Diameter D: 55-695 mm
- Overall Length L: 46-224 mm
- Torque T: 649-1,8 Mio Nm
RfN 7006
Two-Part Series with Slotted Single Taper as well as with Flange.
- Self-Centering
- Inner Diameter d: 19-400 mm
- Outer Diameter D: 47-495 mm
- Overall Length L: 34-138 mm
- Torque T: 270-375,945 Nm
RfN 7007
Series Similar to RfN 7004, but with Axial Fixation of the Hub by a Raised Flange.
- Self-Centering
- Inner Diameter d: 19-200 mm
- Outer Diameter D: 47-260 mm
- Overall Length L: 45-98 mm
- Torque T: 270-48,800 Nm
RfN 7012
Slimmest Series for Narrow Spaces as Well as Maximum Forces and Moments.
- Self-Centering
- Inner Diameter d: 19-1,000 mm
- Outer Diameter D: 47-1,100 mm
- Overall Length L: 28-130 mm
- Torque T: 306-2,4 Mio Nm
RfN 7012.2
Same Dimensions as RfN 7012, Optimized for Transmission of Maximum Bending Loads.
- Without Axial Displacement
- Inner Diameter d: 130-800 mm
- Outer Diameter D: 180-910 mm
- Overall Length L: 52-130 mm
- Torque T: 12,074-1,6 Mio Nm
RfN 7013.0
Enhanced Strength, Optimal for Highest Rotational Speeds and Radial Loads.
- Self-Centering
- Inner Diameter d: 19-150 mm
- Outer Diameter D: 47-200 mm
- Overall Length L: 37-77 mm
- Torque T: 285-28,500 Nm
RfN 7013.1
Series Similar to RfN 7013.0, but with Flange for Axial Hub Fixation.
- Self-Centering
- Without Axial Displacement
- Inner Diameter d: 19-150 mm
- Outer Diameter D: 47-200 mm
- Overall Length L: 37-77 mm
- Torque T: 285-28,500 Nm
RfN 7014
Series Similar to RfN 7013.0, but with Flange for Axial Hub Fixation.
- Self-Centering
- Without Axial Displacement
- Inner Diameter d: 60-300 mm
- Outer Diameter D: 100-390 mm
- Overall Length L: 60-156 mm
- Torque T: 4,130-245,000 Nm
RfN 7012
Slimmest Series for Narrow Spaces as Well as Maximum Forces and Moments.
- Self-Centering
- Inner Diameter d: 19-1,000 mm
- Outer Diameter D: 47-1,100 mm
- Overall Length L: 28-130 mm
- Torque T: 306-2,4 Mio Nm
RfN 7012.2
Same Dimensions as RfN 7012, Optimized for Transmission of Maximum Bending Loads.
- Without Axial Displacement
- Inner Diameter d: 130-800 mm
- Outer Diameter D: 180-910 mm
- Overall Length L: 52-130 mm
- Torque T: 12,074-1,6 Mio Nm
RfN 7013.0
Enhanced Strength, Optimal for Highest Rotational Speeds and Radial Loads.
- Self-Centering
- Inner Diameter d: 19-150 mm
- Outer Diameter D: 47-200 mm
- Overall Length L: 37-77 mm
- Torque T: 285-28,500 Nm
RfN 7013.1
Series Similar to RfN 7013.0, but with Flange for Axial Hub Fixation.
- Self-Centering
- Without Axial Displacement
- Inner Diameter d: 19-150 mm
- Outer Diameter D: 47-200 mm
- Overall Length L: 37-77 mm
- Torque T: 285-28,500 Nm
RfN 7014
Series Similar to RfN 7013.0, but with Flange for Axial Hub Fixation.
- Self-Centering
- Without Axial Displacement
- Inner Diameter d: 60-300 mm
- Outer Diameter D: 100-390 mm
- Overall Length L: 60-156 mm
- Torque T: 4,130-245,000 Nm
RfN 7015.0
Combined Transmission of Highest Torques, Axial Forces and Bending Loads.
- Self-Centering
- Without Axial Displacement
- Inner Diameter d: 100-800 mm
- Outer Diameter D: 145-910 mm
- Overall Length L: 77-227 mm
- Torque T: 14,244-2,5 Mio Nm
RfN 7015.1
Series Similar to RfN 7015.0, but in Addition with Extremely Low Surface Pressure.
- Self-Centering
- Without Axial Displacement
- Low Surface pressure
- Inner Diameter d: 100-800 mm
- Outer Diameter D: 145-910 mm
- Overall Length L: 75-220 mm
- Torque T: 6,575-903,696 Nm
RfN 7061
Two-Part, Highly Compact Series for Even Smallest Shaft Diameters.
- Self-Centering
- Low Surface pressure
- Inner Diameter d: 6-250 mm
- Outer Diameter D: 16-80 mm
- Overall Length L: 13,5-44 mm
- Torque T: 6-1,900 Nm
RfN 7110
Particularly Small Series for Thin-Walled Hubs and Confined Spaces.
- Self-Centering
- Without Axial Displacement
- Low Surface pressure
- Inner Diameter d: 8-130 mm
- Outer Diameter D: 15-165 mm
- Overall Length L: 28-139 mm
- Torque T: 30-23,700 Nm
RfN 7515
Series Similar to RfN 7013.0, but with Flange for Axial Hub Fixation.
- Self-Centering
- Inner Diameter d: 60-640 mm
- Outer Diameter D: 95-735 mm
- Overall Length L: 58-177 mm
- Torque T: 4,299-1.3 Mio Nm
RfN 7015.0
Combined Transmission of Highest Torques, Axial Forces and Bending Loads.
- Self-Centering
- Without Axial Displacement
- Inner Diameter d: 100-800 mm
- Outer Diameter D: 145-910 mm
- Overall Length L: 77-227 mm
- Torque T: 14,244-2,5 Mio Nm
RfN 7015.1
Series Similar to RfN 7015.0, but in Addition with Extremely Low Surface Pressure.
- Self-Centering
- Without Axial Displacement
- Low Surface pressure
- Inner Diameter d: 100-800 mm
- Outer Diameter D: 145-910 mm
- Overall Length L: 75-220 mm
- Torque T: 6,575-903,696 Nm
RfN 7061
Two-Part, Highly Compact Series for Even Smallest Shaft Diameters.
- Self-Centering
- Low Surface pressure
- Inner Diameter d: 6-250 mm
- Outer Diameter D: 16-80 mm
- Overall Length L: 13,5-44 mm
- Torque T: 6-1,900 Nm
RfN 7110
Particularly Small Series for Thin-Walled Hubs and Confined Spaces.
- Self-Centering
- Without Axial Displacement
- Low Surface pressure
- Inner Diameter d: 8-130 mm
- Outer Diameter D: 15-165 mm
- Overall Length L: 28-139 mm
- Torque T: 30-23,700 Nm
RfN 7515
Series Similar to RfN 7013.0, but with Flange for Axial Hub Fixation.
- Self-Centering
- Inner Diameter d: 60-640 mm
- Outer Diameter D: 95-735 mm
- Overall Length L: 58-177 mm
- Torque T: 4,299-1.3 Mio Nm
