SHRINK DISC
SHRINK DISC

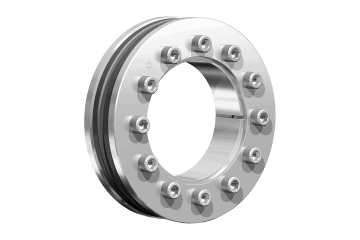

RfN 4051
Light Series for Medium Transmission Values, Ideal for Thin-Walled Hubs and Shafts.
- 3-Part Design
- Inner Diameter d: 125-500 mm
- Outer Diameter D: 185-750 mm
- Overall Length L: 58-171 mm
- Torque T: 10,550-1 Mio. Nm

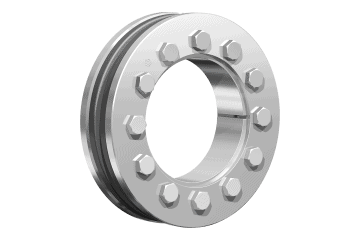

RfN 4061
Universally Applicable Series for Smaller Shaft Diameters and High Torques.
- 3-Part Design
- Inner Diameter d: 14-200 mm
- Outer Diameter D: 37-350 mm
- Overall Length L: 15-96 mm
- Torque T: 30-87,200 Nm
RfN 4061 SST
Corrosion-Resistant Version of RfN 4061 Made from Robust Stainless Steel.
- 3-Part Design
- Inner Diameter d: 14-200 mm
- Outer Diameter D: 37-350mm
- Overall Length L: 16-102 mm
- Torque T: 30-87.200 Mio. Nm
RfN 4071
Extended Series of RfN 4061 for Larger Shaft Diameters and Highest Transmission Values.
- 3-Part Design
- Inner Diameter d: 220-370 mm
- Outer Diameter D: 370-850 mm
- Overall Length L: 114-230 mm
- Torque T: 95,000-1.5 Mio Nm
RfN 4073
Smallest Series with Minimum Moment of Inertia, Ideal for Lower Transmission Values.
- 3-Part Design
- Inner Diameter d: 14-160 mm
- Outer Diameter D: 34-204 mm
- Overall Length L: 14-36 mm
- Torque T: 9-7,260 Nm
RfN 4091
Heaviest, Highly Robust Series for Maximum Transmission Values Even at Extreme Loads.
- 3-Part Design
- Inner Diameter d: 50-500 mm
- Outer Diameter D: 95-850 mm
- Overall Length L: 44.5-291 mm
- Torque T: 1,800-2 Mio Nm
RfN 4161
Proven Standard Series with Smaller Dimensions for Transmission of High Torques.
- 3-Part Design
- Inner Diameter d: 18-200 mm
- Outer Diameter D: 44-340 mm
- Overall Length L: 19-95.5 mm
- Torque T: 80-124,000 Nm
RfN 4181
Size-Extended Version of RfN 4161 for Larger Shaft Diameters and Highest Torques.
- 3-Part Design
- Inner Diameter d: 220-800 mm
- Outer Diameter D: 370-1,230 mm
- Overall Length L: 15-373 mm
- Torque T: 160,000-8 Mio.Nm
